半導體超純水系統中，電阻率穩定在18.2 MΩ·cm常被視為水質合格的標志。但電阻率僅反映水中所有離子的總導電能力，無法區分貢獻電導的是無害的H?和OH?，還是對芯片制造構成嚴重威脅的痕量強酸陰離子。后者即使?jié)舛忍幱趤唒pb量級，也足以影響柵氧層完整性并腐蝕金屬互聯線。在線氫電導率儀將電導率信號特異性地關聯到有害陰離子雜質總量，成為評估超純水離子純度的關鍵分析手段。


從“總導電性”到“有害導電性”的化學轉化

氫電導率測量的核心在于前置化學轉化。水樣首先流經陽離子交換柱，氫型陽離子交換樹脂將所有陽離子（如Na?、NH??、Ca²?等）置換為H?。經過這一處理后，水中陽離子全部是H?，陰離子保持原樣。此時測量水樣的電導率——即氫電導率——不再受陽離子種類影響，其數值直接與水中強酸陰離子（如Cl?、SO?²?、NO??等）的總濃度成正比。


陽離子交換柱內的化學反應遵循Cat? + H?-Resin → H? + Cat?-Resin，氫電導率與陰離子濃度間的對應關系可表示為Cond_H ≈ Σ(λ_i × C_i)，其中λ_i為各陰離子的摩爾電導率。任何氫電導率的趨勢性升高，都直接指向陰離子污染的增加。


實現精準監測的工程挑戰與應對

UPW的氫電導率可能低至0.055 μS/cm附近，接近理論上純水的極限值。在這一量級下，氫電導率在線分析儀需采用電極常數J=0.01 cm?¹的低電導電極配合高精度測量電路，確保0.001 μS/cm的分辨率具有實際測量意義。


陽離子交換柱的飽和失效管理直接關系到測量可靠性。氫柱在連續運行中逐漸失去交換能力，若未及時更換，陽離子未被充分置換將使氫電導率讀數偏低，造成假陰性。建立氫柱的定期再生或更換制度，并通過監測氫柱后水樣的pH或鈉離子進行有效性驗證，是確保數據可信的基礎。


空氣中CO?溶入樣品會形成碳酸，使氫電導率讀數偏高，造成假陽性報警。采樣系統需保持密閉性，必要時在氫柱前增加在線脫氣裝置以消除這一干擾。


關鍵設計要素

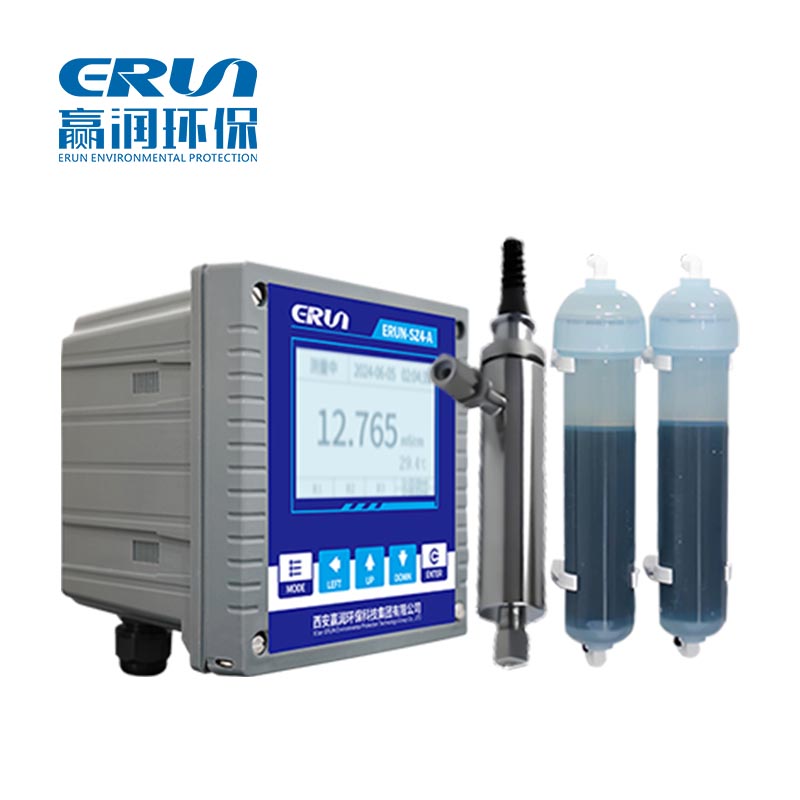

在儀表設計層面，贏潤環保推出的ERUN-SZ4-A-A4型超純水氫電導率儀采用模塊化結構，一臺主機既可測量常規電導率，也可通過增加陽離子交換柱升級為氫電導率測量，適應不同監測階段的需求。


在工程適配層面，儀表內置工業控制式看門狗功能防止軟件死機，溫度補償覆蓋0-100℃，確保不同環境溫度下數據的可比性。信號輸出提供4-20mA隔離輸出和RS485接口，可直接接入DCS或SCADA系統，實現集中監控與數據記錄。

監測點位策略與數據驅動決策

拋光混床或精處理離子交換器出口是氫電導率監測的首要位置，任何趨勢性上升都是陰離子樹脂交換容量耗盡的明確信號。超純水分配系統回水總管則反映流經整個管網后的水質狀況，用于監測分配系統是否引入污染或管道組件溶出。


報警閾值不宜僅依賴一個固定超標限值。預警限基于歷史基線統計（如均值+3σ）提示趨勢異常，行動限基于工藝容忍度要求立即檢查，超標限則表明水質已不合格。通過分析氫電導率數據的長期趨勢和上升速率，可預測拋光混床中陰離子樹脂的失效時間點，將再生模式從固定的時間或流量控制轉變?yōu)榘葱桀A(yù)測性再生，最大化樹脂利用率并杜絕水質穿透風險。


超越電阻率的離子純度判據

電阻率是UPW系統的“體溫計”——反映總離子濃度是否在正常范圍。氫電導率則是“鑒別診斷儀”——在總離子濃度尚在合格范圍時，就能識別出有害陰離子是否正在悄然升高。


在線氫電導率儀提供的連續高靈敏度數據流，將超純水離子純度管理從依賴滯后離線檢驗的事后確認，推進到基于實時趨勢的過程主動預警。構建這一監測維度，是將離子污染風險置于連續可控狀態的前提。
