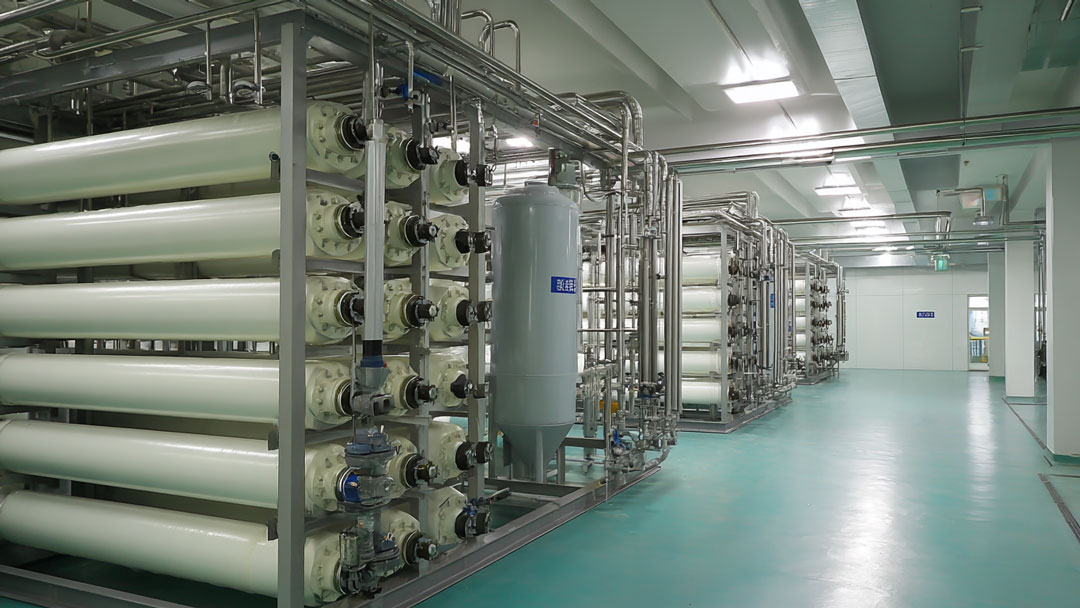

在半導體制造中，超純水（UPW）內的痕量鈉離子是影響柵氧層完整性及器件可靠性的關鍵金屬污染物。隨著制程節點微縮至28納米及以下，鈉離子濃度控制要求已進入1 ppb以下的范疇?！峨娮蛹壦罚℅B/T 11446.1-2013）將電子級水分為五個等級，最嚴格的EW-I級要求鈉含量≤0.5 μg/L。鈉離子在線分析儀正是在這一技術背景下，成為半導體廠務系統中不可或缺的監測手段。


在超純水基質中實現ppb級鈉離子穩定監測的技術難點

UPW的電阻率常達18.2 MΩ·cm，近乎“離子真空”環境。在極低離子強度條件下，離子選擇性電極（ISE）的能斯特響應斜率偏離理論值，測量穩定性面臨挑戰。ISE對鈉離子的響應高度依賴于樣品pH——超純水pH在6.5-7.5間的微小波動即可導致顯著的測量偏差。解決這一問題的工程路徑是通過精密注入堿性試劑，將樣品pH穩定提升至電極最佳響應區間。


從取樣點到傳感器的任何環節，管路溶出、空氣接觸或標準液殘留都將直接導致測量結果失效。在線儀表還需具備極低的零點漂移和斜率衰減，才能提供可用于趨勢分析的數據流，而非頻繁校準獲得的孤立讀數。


面向超純水的在線鈉表關鍵設計

鈉離子在線分析儀在三個技術層面進行了針對性設計。首先是精密堿化與動態pH調控——通過注入二異丙胺等堿性試劑將樣品pH提升至電極最佳響應區間，并實時測量堿化后pH值動態調整堿化時間。其次是防污染采樣系統——兩套獨立校準裝置杜絕高低濃度標準液間的交叉污染，測量池排空閥確保每次測量后水樣完全排空，消除樣品殘留。第三是智能化診斷——同步監測pH與電導率，堿化后pH是否達標可直接判斷堿化系統是否正常工作。


關鍵監測點位與工程部署

最終拋光混床出口直接監控UPW系統產水的最終品質，是評估離子交換樹脂性能的核心依據。分配系統回水總管監控循環管網是否存在污染累積或管道組件溶出。采樣系統須采用PFA材質管路，設計短路徑旁路確保恒定樣品流量，并建立與ICP-MS等離線方法的定期比對制度。通過4-20mA或數字接口將數據接入FMCS，設置基于SPC的預警限，實現從“超標報警”到“異常預警”的轉變。


選型考量與工程適配

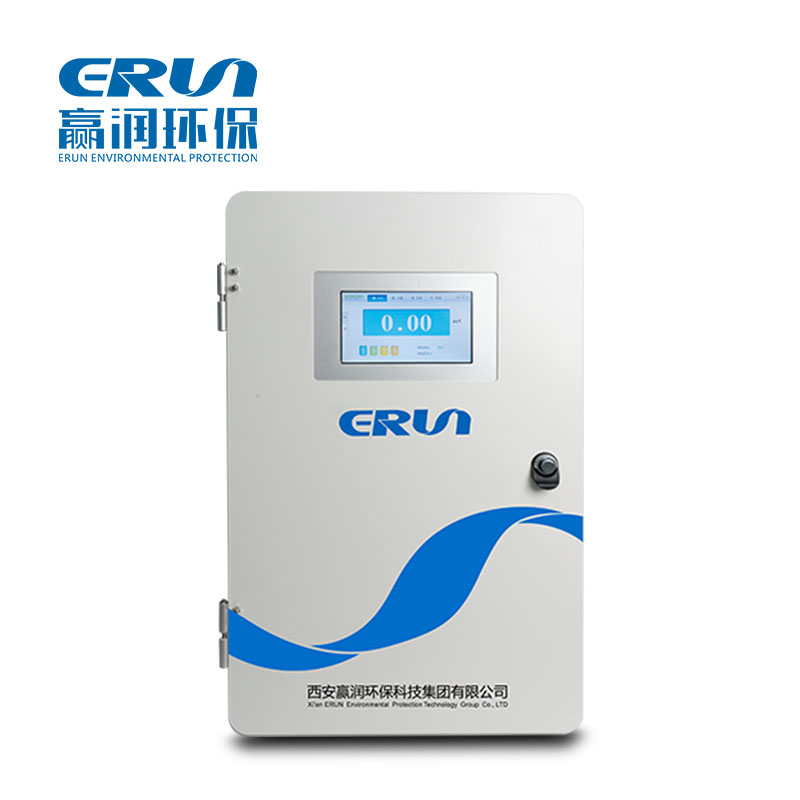

贏潤環保推出的ERUN-SZ3-M6型超純水鈉表內置精密堿化與動態pH調控模塊，配置兩套獨立校準裝置和排空閥設計，可同步監測pH與電導率，支持大容量歷史數據存儲。儀器采用離子選擇性電極法，測量范圍覆蓋亞ppb至ppm級，檢出限滿足GB/T 11446.1對EW-I級水質鈉含量≤0.5 μg/L的監測需求。


在工程適配層面，堿化試劑的消耗量通過動態調控實現優化，排空閥設計從原理上消除了傳統測量池“新舊水樣混合”的殘留問題。儀器結構緊湊，支持嵌入式安裝，通過4-20mA和RS485 Modbus RTU輸出直接接入廠務管理系統。


從精準測量到可靠管控

實時、可靠的鈉離子數據是防止晶圓污染的首要電子屏障。通過分析鈉離子濃度的長期趨勢和上升斜率，可以精準預測拋光混床樹脂的失效點，變固定周期再生為按需預測性再生，優化運行成本并杜絕穿透風險。結合pH、電導率等多參數交叉分析，可判斷堿化是否失效、檢測是否有酸性污染侵入。鈉表的連續在線數據，將水質管理從依賴滯后離線數據的“事后檢驗”，推進到了基于實時數據的“過程精準控制與預測性維護”。
