工業循環冷卻水系統中，運行人員習慣通過在線電導率儀讀數與補水值的比值來估算濃縮倍數，據此控制排污。然而一個矛盾反復出現：儀表讀數長期穩定在控制范圍內，換熱器打開卻見結垢明顯。問題往往不在濃縮倍數的控制邏輯，而在于數據源頭——電導率測量值已經偏離了真實值。


《工業循環冷卻水處理設計規范》（GB/T 50050-2017）第9.0.1條明確要求電導率在線監測與排污水量宜聯鎖控制，《化學工業循環冷卻水系統設計規范》（GB 50648-2011）第9.2.2條進一步規定，應根據電導率值控制排污電動閥開閉以控制濃縮倍數。標準對電導率數據賦予了高信任權重，但這建立在儀表測準的前提下。


濃縮倍數算的是電導率的比值，算錯了呢

濃縮倍數的核心計算并不復雜：循環水電導率與補充水電導率的比值。GB/T 50050-2017要求間冷開式系統設計濃縮倍數不宜小于5.0，不應小于3.0，日常運行需將濃縮倍數壓在一個相對精確的區間內。


在這個公式中，補充水電導率相對穩定，循環水電導率的在線讀數就成了唯一的變量依據。當電極表面被污染后，測量值偏低，濃縮倍數計算值同步偏低，運行人員據此判斷“水質尚在安全區間”，實際系統可能已進入結垢風險區。排污閥晚開一天，水中鈣硬度和堿度多積累一輪，垢層在換熱面上多生長一層。單次偏差微小，常年連續運行累積下來，足以在檢修周期內形成可觀垢層。


更隱蔽的是，這種偏差不觸發報警。儀表盤面上顯示值越來越“穩”，與實際水質的動態波動逐漸脫節。運行人員拿到一條平穩的趨勢線，通常不會主動懷疑儀表本身出了問題。部分現場濃縮倍數臺賬分毫不差，打開換熱器卻見結垢嚴重——控制回路里的依據從一開始就偏了。


電極污染是數據失真的直接原因

電導率在線分析儀通過電極施加交流電壓，測量水中離子導電電流換算電導率。測量前提是電極表面與水樣保持良好離子交換界面，而循環水工況在系統性破壞這一條件。水中懸浮物、微生物黏泥、少量油類及濃縮后的鈣鎂硬度離子在電極表面逐漸沉積，形成絕緣性覆蓋層。行業運行經驗表明，污染物、油脂、生物膜或無機鹽結垢附著電極片是導致讀數不準、響應遲緩的首要原因。


從電化學角度分析，恒電壓激勵下電極表面覆蓋層改變電極間電場分布，產生額外極化阻抗，疊加在真實溶液電阻上。儀表測得的是“水體電導率+覆蓋層阻抗”的混合信號。溫度、離子強度、流速波動使覆蓋層阻抗動態變化，但覆蓋層的阻尼效應抹平了真實波動，盤面上幾乎看不出異常。定期清洗可部分緩解——無機物結垢用稀鹽酸或檸檬酸，有機物用稀氫氧化鈉或乙醇擦拭，沖洗后重新標定。但人工清洗周期與現場巡檢周期不同步，拆早了增加維護量，拆晚了數據偏差已持續多日。


工況匹配的在線監測方案

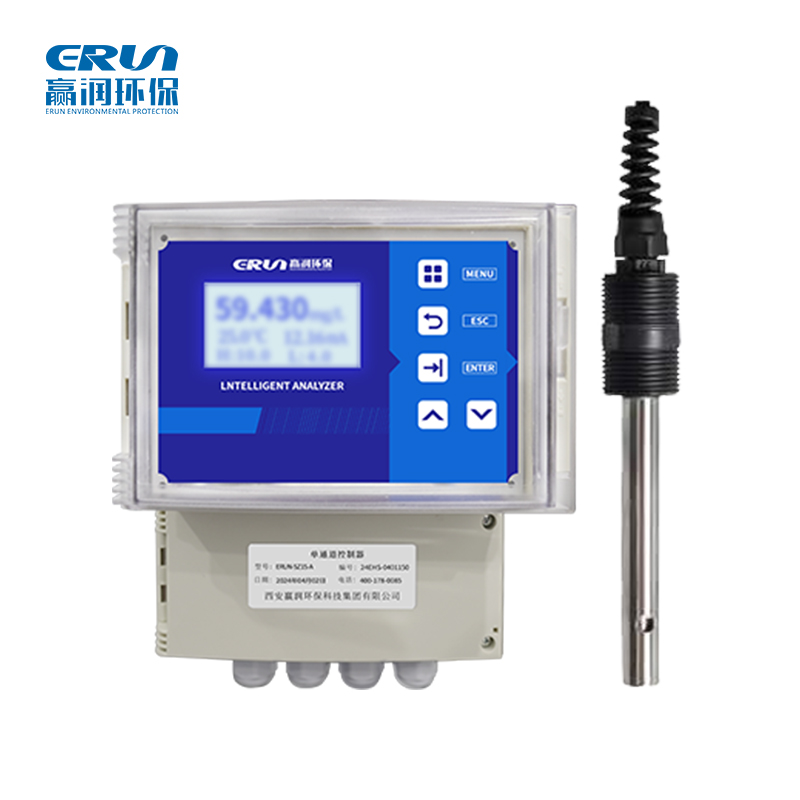

循環冷卻水在線電導率監測儀需覆蓋補水至濃縮全量程。贏潤環保ERUN-SZ1S-A4支持0.01、0.1、1.0、10.0四種電極常數，1.0電極量程0~2000 μS/cm，10.0電極量程0~20.00 mS/cm，適配常規濃縮倍數下的電導率范圍。精度±1%以內，控制器標配RS-485通訊端口，提供1~2路4-20mA模擬輸出，可直接接入DCS或PLC實現電導率與排污閥的聯鎖閉環，匹配GB/T 50050-2017和GB 50648-2011聯鎖控制要求。2或4組繼電器可設高低點報警。


溫度補償是易被忽略的配置項。循環水冬夏溫差顯著，電導率溫度系數約2%/℃，補償失準則濃縮倍數計算失真。該儀表內置自動溫度補償（NTC 10K，0~100℃，以25℃為基準），溫補系數可修正，確保不同季節數據可比性。控制器IP65防護等級適應現場潮濕凝露環境。


讓數據可信，比讓數據好看更重要

循環冷卻水電導率在線監測的價值，不體現在儀表盤上有一條平穩的曲線，而體現在這條曲線能否真實反映水質變化。當在線電導率儀的數據被用來驅動排污閥和補水閥動作時，每一個數值背后都是實際的運行操作——排多了浪費水和藥劑，排少了加速結垢。定期核查電極工作面狀態、在選型階段就考慮污染工況下的容錯能力，比盯著儀表盤上那條“看起來很穩”的曲線更有意義。濃縮倍數的控制水平，最終取決于最前端傳感器輸出的數據可信度。
